木質(zhì)防火門作為防火墻的組成部分，除耐火極限外，其本身也應(yīng)為難燃材料。而《木質(zhì)防火門通用技術(shù)條件》對(duì)門的飾面材料沒有任何要求。

《鋼質(zhì)、木質(zhì)防火門產(chǎn)品型式認(rèn)可補(bǔ)充細(xì)則》第三條規(guī)定，木質(zhì)防火門生產(chǎn)企業(yè)必須配備木材阻燃處理設(shè)備。但由于部分生產(chǎn)企業(yè)在工廠認(rèn)證和型式檢驗(yàn)認(rèn)證時(shí)提交的技術(shù)文件中稱木材未進(jìn)行阻燃處理，因此形成了一種認(rèn)識(shí)，即使用闊葉樹材生產(chǎn)防火門時(shí)，木材不需要進(jìn)行阻燃處理。該提法對(duì)木質(zhì)防火門的質(zhì)量監(jiān)督和公平的市場(chǎng)競(jìng)爭(zhēng)危害極大?？梢钥隙ǖ卣f，木材不進(jìn)行阻燃處理，又不用防火涂料或不燃材料進(jìn)行保護(hù)，防火門的耐火極限肯定達(dá)不到甲級(jí)防火門的要求。

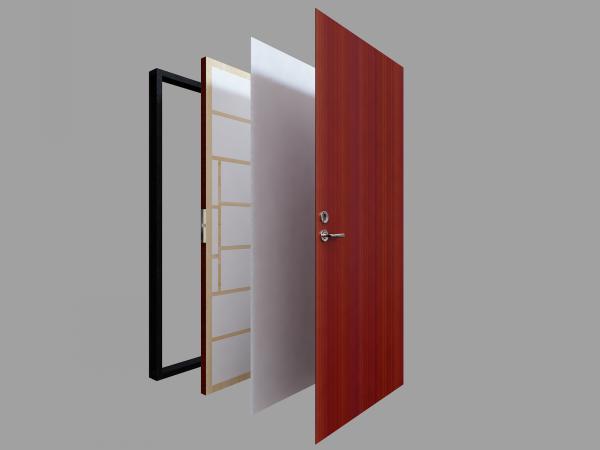

甲級(jí)木質(zhì)防火門的制作要求

　　1)門框及厚度大于50mm的門扇應(yīng)采用雙榫連接。框、扇拼裝時(shí)，榫槽應(yīng)嚴(yán)密嵌合，應(yīng)用膠料膠接，并用膠楔加緊。

　　注：在潮濕地區(qū)，Ⅰ級(jí)品應(yīng)采用耐水的酚醛樹脂膠，Ⅱ級(jí)品可采用半耐水的尿醛樹脂膠。

　　2)制作膠合板門(包括纖維板門)時(shí)，邊框和橫楞必須在同一平面上，面層及邊框及橫楞應(yīng)加壓膠結(jié)。應(yīng)在橫楞和上、下冒頭各鉆兩個(gè)以上的透氣孔，以防受潮脫膠或起臌。

　　3)門的制作質(zhì)量，應(yīng)符合下列規(guī)定：

　　(1)表面應(yīng)凈光或磨砂，并不得有刨痕、毛刺和錘印。

　　(2)框、扇的線型應(yīng)符合設(shè)計(jì)要求，割角、拼縫應(yīng)嚴(yán)實(shí)平整。

　　(3)小料和短料膠合門及膠合板或纖維板門扇不允許脫膠。膠合板不允許刨透表層單板和戧槎。

　　(4)門制作的允許偏差，應(yīng)符合表5.1-1的規(guī)定。

　　甲級(jí)木質(zhì)防火門阻燃要求

　　《建筑設(shè)計(jì)防火規(guī)范》等消防法規(guī)規(guī)定，防火墻必須使用非燃或難燃材料;《建筑內(nèi)部裝修設(shè)計(jì)防火規(guī)范》規(guī)定，除普通住宅外所有建筑的墻面裝修必須使用不燃或難燃材料。

　　甲級(jí)木質(zhì)防火門作為防火墻的組成部分，除耐火極限外，其本身也應(yīng)為難燃材料。而《木質(zhì)防火門通用技術(shù)條件》對(duì)門的飾面材料沒有任何要求。

　　《鋼質(zhì)、木質(zhì)防火門產(chǎn)品型式認(rèn)可補(bǔ)充細(xì)則》第三條規(guī)定，木質(zhì)防火門生產(chǎn)企業(yè)必須配備木材阻燃處理設(shè)備。但由于部分生產(chǎn)企業(yè)在工廠認(rèn)證和型式檢驗(yàn)認(rèn)證時(shí)提交的技術(shù)文件中稱木材未進(jìn)行阻燃處理，因此形成了一種認(rèn)識(shí)，即使用闊葉樹材生產(chǎn)防火門時(shí)，木材不需要進(jìn)行阻燃處理。該提法對(duì)木質(zhì)防火門的質(zhì)量監(jiān)督和公平的市場(chǎng)競(jìng)爭(zhēng)危害極大?？梢钥隙ǖ卣f，木材不進(jìn)行阻燃處理，又不用防火涂料或不燃材料進(jìn)行保護(hù)，防火門的耐火極限肯定達(dá)不到甲級(jí)防火門的要求。依據(jù)如下：歐洲在木結(jié)構(gòu)強(qiáng)度計(jì)算中采用的木材平均燃燒速度為結(jié)構(gòu)木材0.7mm/min、室內(nèi)裝飾材用闊葉材0.5mm/min?針葉材0.6mm/min(受火面是垂直狀態(tài))[8]，日本建筑設(shè)計(jì)采用的木材燃燒炭化速度為0.6mm/min[9]。防火門門扇骨架料的厚度通常為35mm左右，以0.6mm/min的燃燒炭化速度計(jì)算，60min便全部燒毀。防火門檢測(cè)時(shí)有正壓的作用，同時(shí)承受自重，當(dāng)木材的厚度小于10mm時(shí)，防火門就會(huì)失去完整性和絕熱性。筆者使用未處理水曲柳木材制作的防火門，耐火極限為47min。日本的資料表明，當(dāng)門的結(jié)構(gòu)和厚度與國(guó)內(nèi)木質(zhì)防火門相同時(shí)，用未處理木材制作的防火門耐火極限符合0.5h的要求，用阻燃處理集成材制作的防火門耐火極限符合1.0h的要求。
